1. Thanh neo đất là gì?

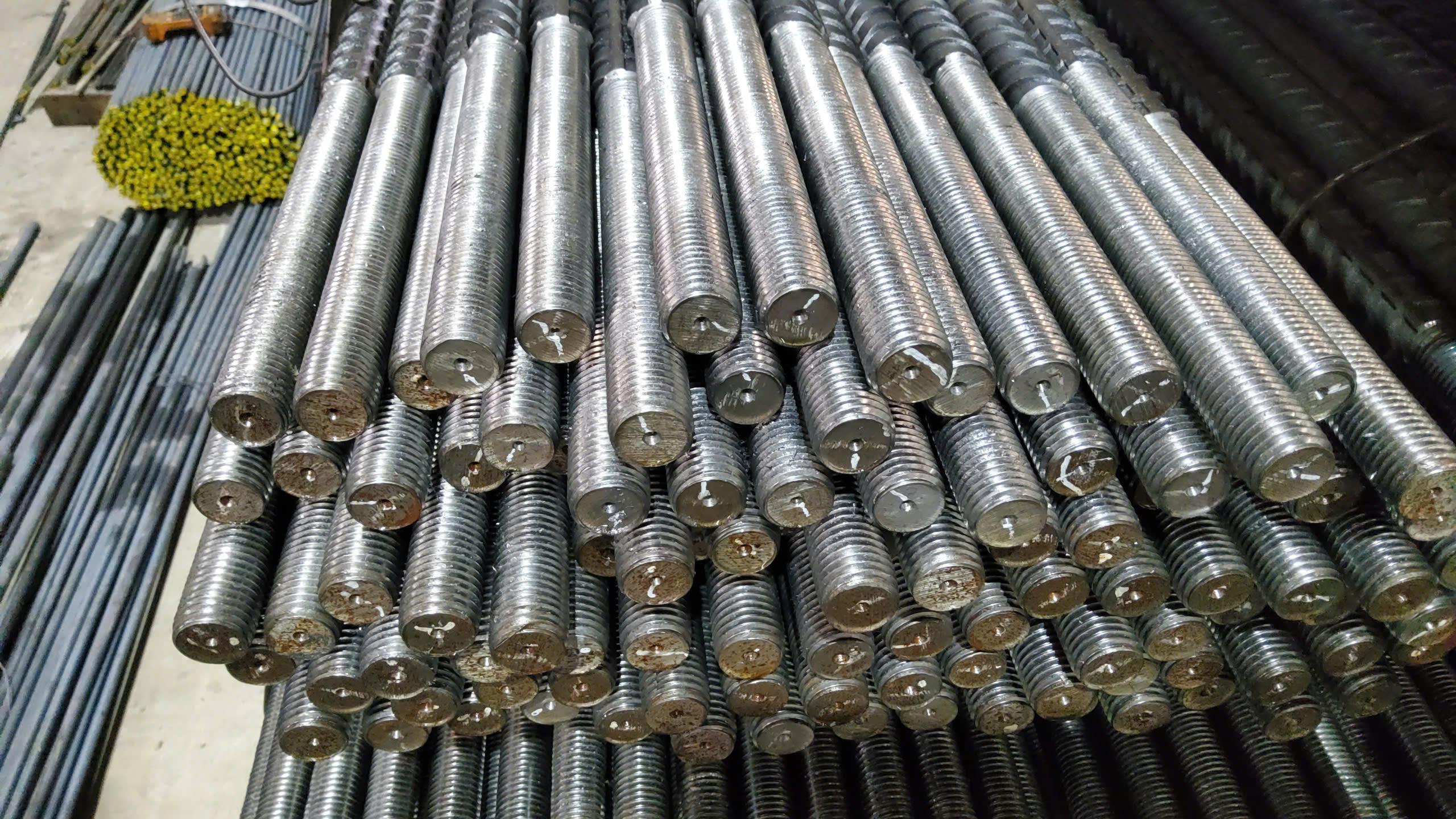

Thanh neo đất là dạng thanh thép vằn xây dựng được gia công tiện ren tại một đầu, với chiều dài đoạn ren thông thường từ 20 đến 25 cm. Đầu còn lại của thanh có thể được vót nhọn hoặc giữ nguyên tùy theo phương pháp thi công và yêu cầu kỹ thuật của từng công trình.

Thanh neo đất thường được sử dụng để gia cố:

Mái taluy đường bộ và đường sắt.
Vỏ hầm đường bộ, hầm giao thông.
Hầm và đập thủy điện.
Hố đào sâu.
Tường vây và các kết cấu giữ đất.
Khu vực có nền đất đá yếu hoặc nguy cơ trượt lở.

Các đường kính thanh thép được sử dụng phổ biến là D25 và D32, với mác thép CB400-V hoặc CB500-V. Kích thước, chiều dài và cấu tạo bộ neo có thể được điều chỉnh theo bản vẽ thiết kế của công trình.

Một bộ thanh neo đất hoàn chỉnh thường bao gồm:

Thanh thép vằn được tiện ren một đầu. Đầu còn lại vót nhọn hoặc không vót nhọn.
Ê cu, còn được gọi là ecu hoặc đai ốc.
Tấm bản đệm dạng phẳng hoặc dập lõm, có thể gập bốn góc hoặc để phẳng.
Đệm cầu giúp điều chỉnh góc tiếp xúc.
Bộ định tâm được gia công từ thép tròn D6.

Sau khi được lắp đặt vào lỗ khoan và bơm vữa, thanh neo được liên kết với lớp đất đá ổn định phía sau. Ê cu và bản đệm tại đầu neo được siết căng để tạo lực trước, giúp liên kết các khối đất đá yếu thành một hệ thống ổn định và đồng nhất hơn.

2. Ưu điểm của thanh neo đất

Tăng khả năng ổn định cho nền đất và mái taluy.
Có thể chủ động tạo lực căng trước
Khả năng chịu lực tốt
Cấu tạo linh hoạt theo bản vẽ
Thi công được trong nhiều điều kiện địa chất
Dễ kết hợp với các giải pháp gia cố khác

3. Phân loại thanh neo đất

Thanh neo đất có thể được phân loại theo đường kính, mác thép, cấu tạo đầu thanh và bộ phụ kiện đi kèm.

Phân loại theo đường kính. Hai loại được sử dụng phổ biến gồm:

Thanh neo đất D25: phù hợp với các công trình có yêu cầu tải trọng vừa, mái taluy, tường vây hoặc khu vực có điều kiện địa chất không quá phức tạp.
Thanh neo đất D32: có tiết diện và khả năng chịu lực lớn hơn, thường được lựa chọn cho các công trình yêu cầu tải trọng neo cao hoặc có điều kiện địa chất phức tạp.

Việc lựa chọn D25 hay D32 cần căn cứ vào hồ sơ thiết kế, tải trọng tính toán, chiều sâu neo và điều kiện địa chất thực tế.

Phân loại theo mác thép. Thanh neo đất thường được gia công từ:

Thép CB400-V.
Thép CB500-V.

4. Phân biệt thanh neo đất và thanh đinh đất

Về cấu tạo thanh thép, thanh neo đất và thanh đinh đất tương đối giống nhau. Điểm khác biệt chính nằm ở cách sử dụng trong kết cấu.

Thanh neo đất phải được neo vào lớp đất đá ổn định phía sau. Sau khi lắp đặt, đầu neo được chủ động siết căng để tạo lực trước, liên kết các khối đất đá yếu phía trước với lớp đất đá ổn định, từ đó tạo thành một khối mái thống nhất. Trong khi đó, thanh đinh đất chủ yếu làm việc theo cơ chế bị động. Thanh đinh đất kết hợp với đất và vữa để liên kết, gia cường các khối đất đá yếu, giúp cải thiện độ ổn định của toàn bộ khối đất.

Do có nguyên lý làm việc khác nhau, việc lựa chọn thanh neo đất hay thanh đinh đất phải dựa trên thiết kế kết cấu và phương án thi công của công trình.
